1.0 INLEIDING

HDMI naar CVBS of S-videosignaalomzetter, die HDMI-videosignaal of audiosignaal zal omzetten naar AV (CVBS) samengestelde videosignaal en de FL /FR stereo-audiosignalen, en S-videosignalen.terwijl het DVI-systeem zijsignalen ondersteunt.Helpgebruikers om de hoge kwaliteit van het HDMI videosignaal om te zetten in een normaal CVBS signaal (standaard-definitie 480i, 576i,) of S-videosignaal.Dus dat kan spelen op TV, VHS VCR, DVD recorders, enz. Ondersteuning NTSC en PAL twee TV formaat.

2.0 KENMERKEN

Eén.Hardware conversie, plug en play zonder enige software driver

Twee.Compatibele HDMI1.3

Drie.Ondersteuning NTSC en PAL twee standaard TV formaten

Vier.Eén HDMI-invoer, één AV-uitvoer, één stereo-uitvoer

  Invoer: HDMI x 1

  Resultaten: CVBS x 1; L /R x 1 S-video x 1

Vijf.input HDMI: 480P, 576P, 720P, 1080I, 1080P @60Hz

Zes.compatibel met DVI-modus 800&_;120 1920''';120;1080/@60hz

Zeven.Ondersteuning van het HDCP-protocol, ondersteuning voor HDMI 1.3

8.CVBS-uitvoer: 480I, 576I

Negen.Audio-uitvoer: L/R-kanalen

10.S-video OUTP: bypass

11.Afmetingen 65306; 110mm(W)x84mm(D)x 28mm(H)

3.0 TOEGANGSTOEGANG:

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

1.HDMI TO CVBS/S-Video CONVERTER---

2.User handling----------------------------------------------------------------------------

3.Power supply...

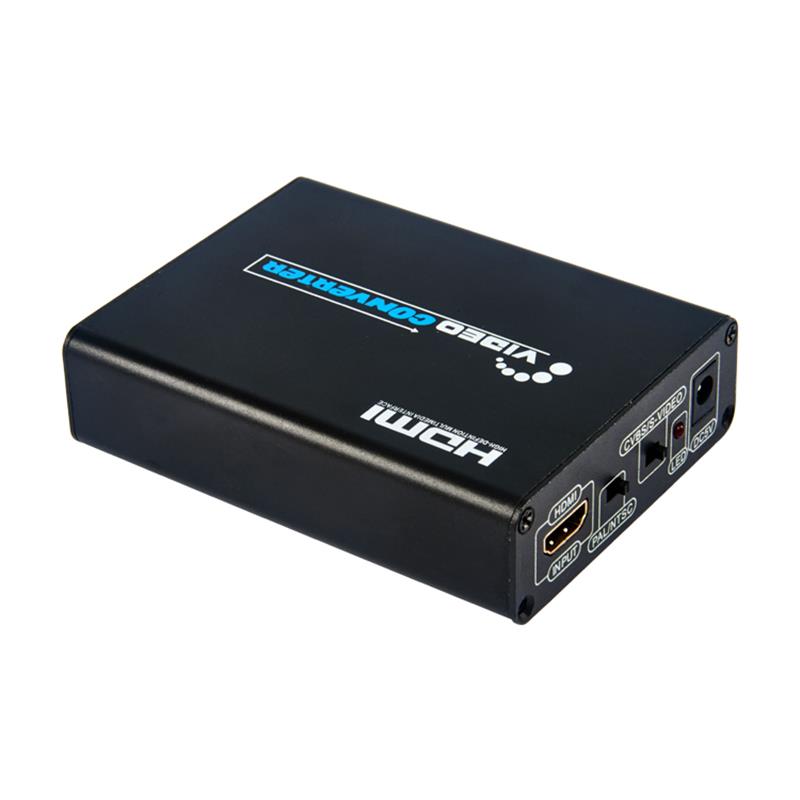

4.0 BESCHRIJVINGEN VAN PANELEN

HDMI Input...

PAL /NTSC-----PAL en NTSC standaard format selecter switch

A/V S-Video-----------------------------------------------------------------------------

POWER LED------------------------------------Power-indicator

DC 5V...

S-Video OUTPOUTP-----------------------------Connect-TV

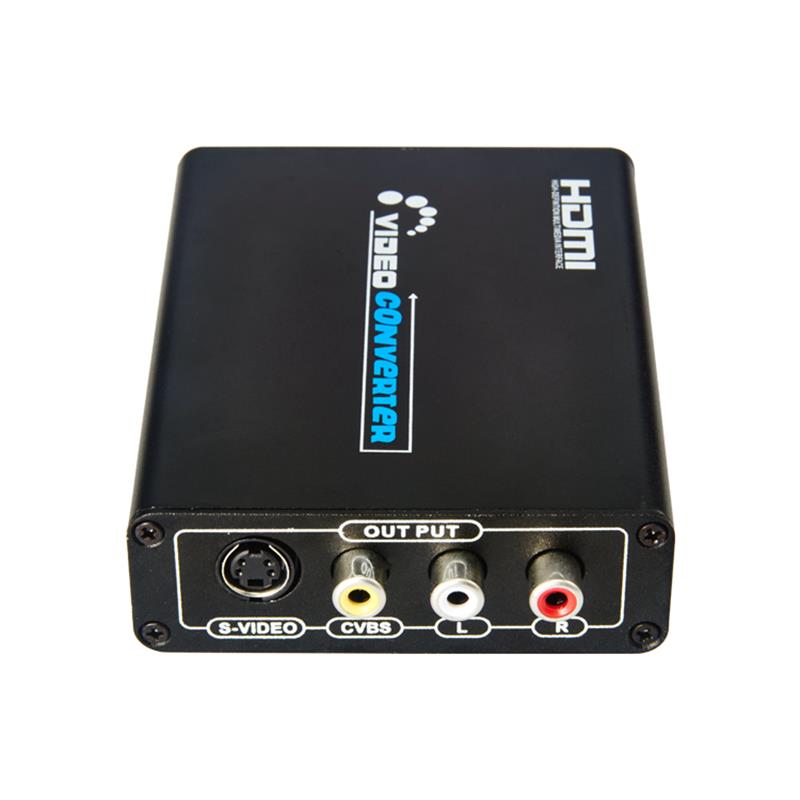

A/V OUTPUT-------------------Connect TV of videospeler die met   CVBS-interface(NTSC /PAL beschikbaar)

5.0 TOEPASSINGSGEBIEDEN

A. Civil Industry: set-top boxes, XBOX360, PS3, high-definition players.

B. Industriële sector: high-definition camera, videocamera, met dit gemeenschappelijke display apparaat zal in plaats van grote scherm HDMI TV-monitors, de kosten en de ruimte te verminderen.

6.0 CONNECT EN OPERATIE

6.01 Verbind de HDMI-kabel tussen HDMI-signaalbron en HDMI-INPUT   van de converter.

6.02 Sluit de A/V kabel tussen converter en A/V display.

6.03 Sluit de S-video kabel tussen converter en S-videoscherm.

6.04 Verbindt de energieadapter tussen omzetter en uitlaat.Open de   voeding van de HDMI-signaalbron en het display.Kies   overeenkomstige invoerpoorten, dan werkt het.

7.0 NIET-CONTROLE:

Geen signaal uitgang

A.     Als led-energieindicator niet licht is, controleer dan of de toegang tot de stroomvoorziening van het net (AC110 ~ 220V).Als de externe voeding LED niet licht krijgt, controleer dan of de elektronische uitwisseling plaatsvindt.Of externe macht

    slecht aanbod

B.     LED-licht, controleer of het HDMI-outputapparaat is ingesteld op de HDMI OUT, HDMI-kabel voor schade, AV-display-apparaten, ook indien aan het AV-kanaal (CVBS) wordt gesneden

Geen kleur

A.     Controleer de AV kabel schade of niet.

B.     NTSC-PAL-formaten zonder overeenkomstige NTSC of PAL-TV

8.0 INSTALLATIE EN PREIKATIES

Om elektrische schokken, beschadiging van het product en om uw veiligheid te beschermen, let op het volgende:

Eén.       Sluit langzaam de stekker uit of verwijder de signaalkabels en sluit ze niet vaak aan of schud ze niet.

Twee.       De apparatuur mag niet onder de zon, regen en vochtige of niet-geïdentificeerde omgeving worden geplaatst.

Drie.       Vloeibare voorwerpen mogen niet op de apparatuur worden geplaatst.

Vier.       Installeer de apparatuur niet in de buurt van warmtebronnen zoals vuur, vermogen, of andere versterkers die warmte produceren.

Vijf.       Plaats het metaal of andere voorwerpen niet in de apparatuur naast de aansluitkabels aan de poorten.

Zes.       Breek de apparatuur niet zelf, het moet worden onderhouden door professioneel onderhoudspersoneel.
