1.0 Inleiding

CVBS+S-video naar HDMI-signaalomzetter die S-video/CVBS videosignaal en R/L audiosignaal naar HDMI-signaal zal omzetten.Het biedt oplossingen voor digitale entertainment center, HDTV retail en show site, HDTV, STB, DVD en Projector fabriek, lawaai ruimte en beveiliging, datacenter controle, informatie distributie, conference room presentatie, school en corporate training omgevingen.

2.0 Kenmerken E

Eén.Installeer in seconden, geen behoefte aan instelling.

Twee.Autodetectie van de invoerresolutie, geen behoefte aan instelling.

Drie.Ondersteuning zet CVBS video en R/L audio om in volledige HDMI.

Vier.Ondersteuning zet S-video en R/L audio om in volledige HDMI.

Vijf.Ondersteunt de hoogste videoresolutie tot 1080p

Zes.Ondersteunt 165MHz/1.65Gbps per kanaal (6.75Gbps alle channel) bandbreedte.

Zeven.Ondersteunt 8bit per kanaal (24bit alle kanaal) diepe kleur.

3.0 Inhoud van de verpakking

Alvorens te proberen deze eenheid te gebruiken controleer de verpakking en zorg ervoor dat de

in de scheepsverpakking zijn de volgende items opgenomen:

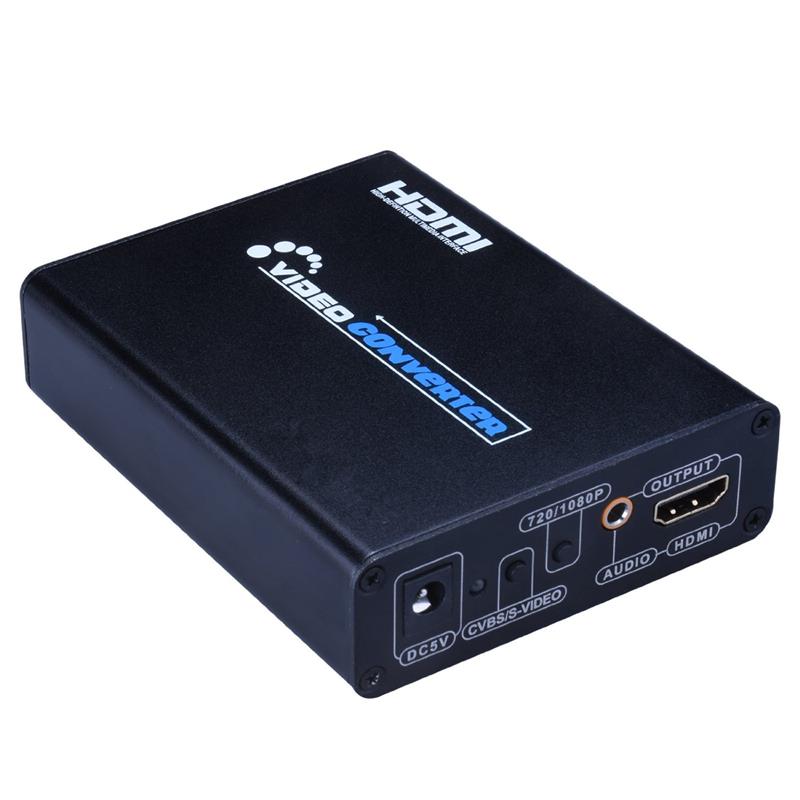

(1)AV+S-VDIEO TO HDMI Convertor------------------------------------------------------------------

(2)5V DC Power Supply--------------------------------------------------------------------------

(3)User Manual----------------------...

4.0 Specificaties

Input Video Signal... 0.5-1.0 volt p-p

Input DDC Signal... 5-volt p-p (TTL)

Input Video /Resolution... CVBS NTSC /PAL, S-video, NTSC /PAL

Output Video /Resolution... HDMI

480i /576i /1080i

480p/576p/720p/1080p/

640'''';120;480p/800''';600p/1024x78p/

1280'';120;768p

1360&19;120;768p/1600=35;120;1200p/1920= 350;120;1200p

Vertical Frequency Range... 50/60Hz

Video Amplificier Bandwidth------------------------------------------------------------ 1.65Gpbs/165MHz

Size (L x W x H)... 100 x 102 x 25 mm

Weight(Net)... 200g

Beperkte garantie... 1 Jaar delen en arbeid

Operating Temperature... Del8451; tot +70 Del8451;

Operating Humidity... 10% to 85% RH (no   condensatie)

Storage Temperature...     -10 Del8451; tot +80 Del8451;

Storage Humidity... 5% to 95% RH (no   condensatie)

Extern Power Supply... 5V DC@1A

Energieverbruik (Max)----------------... 5W

Convertor Unit... FCC,CE,

Power Supply... CE,FCC

AC Power Adapter... Amerikaanse norm, Britse norm   en zo verder

User Manual... Engelse versie
