Dank u voor de aankoop van ons product.Om de veiligheid en vele jaren te waarborgen, dient u de handleiding zorgvuldig te lezen voordat u dit product gebruikt.

De foto's en de technische parameter zijn alleen voor uw referentie, Wat betreft de specifieke omstandigheden, gelieve aan het werkelijke product te worden onderworpen.

1.0 Inleiding

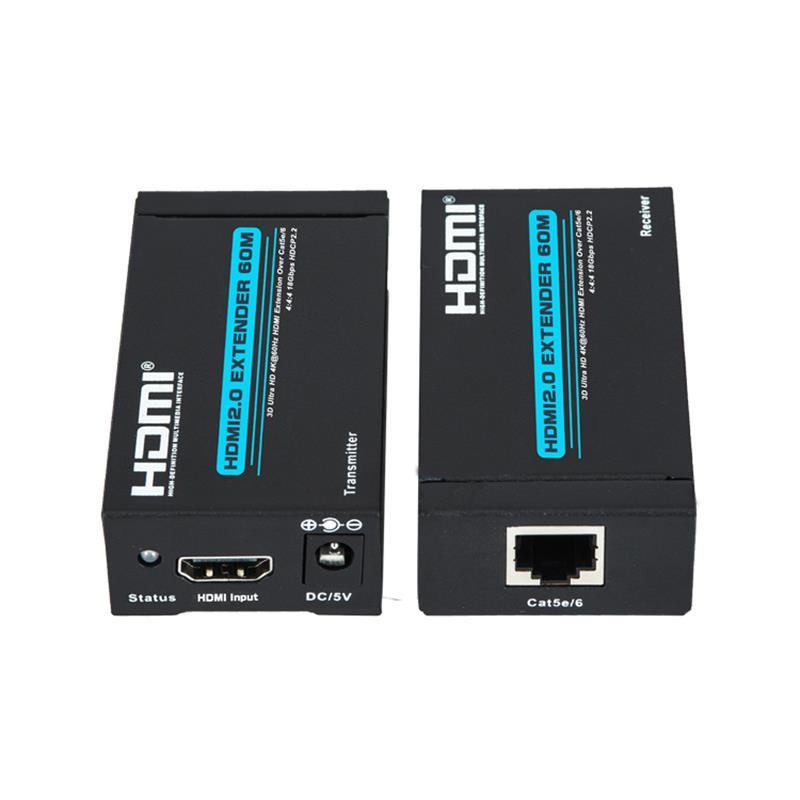

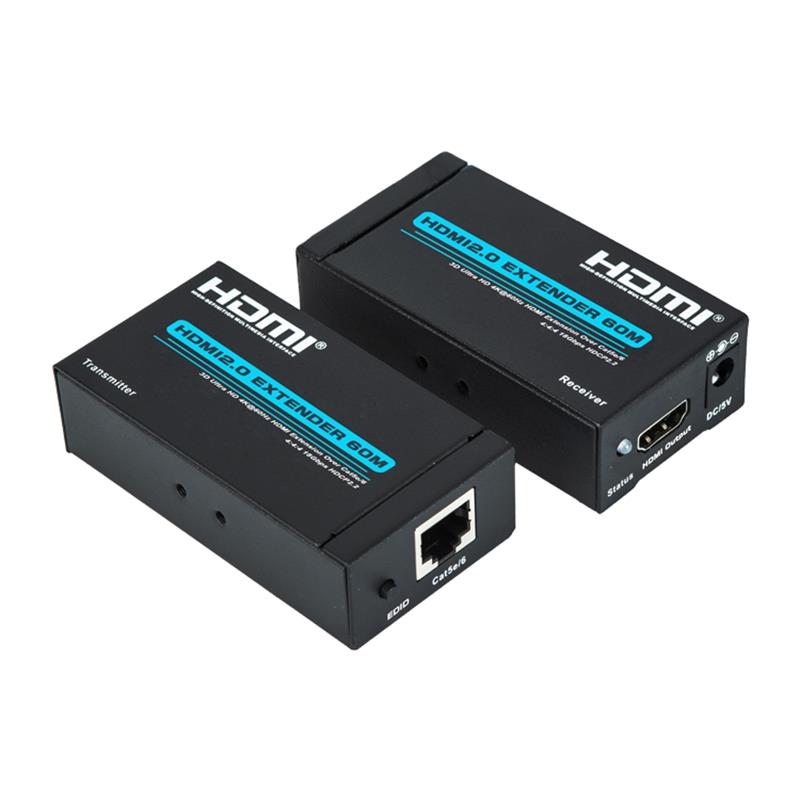

De HDMI2.0 60M HDMI-extender gebruikt één enkele Cat5e/6(aanbevolen)kabel in plaats van HDMI-kabel, kunt u het 4K-signaal uitbreiden tot 60 Meters.Het doel van de extender is het bereiken van langeafstandsseingevingtransmissie met lage-kosten kabels.

2.0 Kenmerken

1) Naleving van HDMI2.0, HDCP2.2 en DVI 1.0;

2) Signaaltransmissie:cat5e of cat-6(aanbevolen) kabels tot en met 60   de meters in plaats van HDMI-kabels zijn verbonden tussen TX en RX   Uitbreiding;

3) Ondersteuning videoformaat tot 4k2k@60Hz met 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,en tot en met 4k2k@60Hz met 12bit YCBCR 4:4:4;

4) ondersteuning van 3D frame sequentiële videoformaat tot 1080p@60;

5) EDID Switch ondersteunen;

6) Ondersteuning voor audioformaat:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

7) de transmissieafstand uitbreiden en het transmissiesignaal verbeteren;

3.0 Verpakking Accessoires

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

1.HDMI Transmitter--

2.HDMI Receiver--

3.Power Supply---------------------2PCS

4.User manueel-----------------------1PCS

4.0 Specificatie

Lengte van CAT-6 kabel tussen Transmitter and Receiver--

HDMI Input/Output--------------------4Kx2K@60Hz/1080p/1080i/720p/5765/5766/480p/480i

Ondersteuning audio-formaat ------------------------------------------------------------------DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DS

Wat doe je?

Wat is dit?

Input Video Sign...

Output DGC signal-----------------------------------------------------------------------------------------------------

Input/Output HDMI kabelbaan---------------------------------------------------------------------------------------

Max die lopende...

Formaat Power adapter -----------------------------Input:AC (50HZ, 60HZ) 100V-240V;Output: DC5V/1A

Exploitating Temperature range------------------------------------------------------------------------------------------------

Exploitating Humidity range-----------------------------------------------------------------------------------------

Dimensie(L x x H)...

5.0 Verbinding en Opereren

5.1 Connect source device met zender met één HDMI kabel(Max=10M).

5.2 Display device met ontvanger verbinden met één HDMI kabel (Max=10M).

5.3 Verbinden TX met RX met een cat5e/6(Max=60M).

5.4 Verbind de voeding met de TX en RX.

5.5 LED-indicator:Wanneer een signaal wordt ingevoerd om te werken, constante blauwe licht.

6.0 Installatie en voorzorgen

Om elektrische schokken, beschadiging van het product en om uw veiligheid te beschermen, let op het volgende:

Eén.       Sluit langzaam de stekker uit of verwijder de signaalkabels en sluit ze niet vaak aan of schud ze niet.

Twee.       De apparatuur mag niet onder de zon, regen en vocht worden geplaatst of   Onbekende omgeving.

Drie.       Vloeibare voorwerpen mogen niet op de apparatuur worden geplaatst.

Vier.       Installeer de apparatuur niet in de buurt van warmtebronnen zoals vuur, vermogen, of andere versterkers die warmte produceren.

Vijf.       Plaats het metaal of andere voorwerpen niet in de apparatuur naast de aansluitkabels aan de poorten.

Zes.       Breek de apparatuur niet zelf, het moet worden onderhouden door professioneel onderhoudspersoneel.
