1.0   INLEIDING

Dit is een HDMI Matrix met twee HDMI-ingangen. & twee outputs, het maakt het mogelijk om elke bron (Blue-Ray player, HD dvd speler, satelliet ontvanger, game systeem, enz.) te tonen op één van de twee displays gelijktijdig, en ondersteunt 4K displays 21215; 2K, 3D, 12-bit Deep Color.Met zijn 3Gbps bandbreedte en de extra functies van de nieuwste HDMI standaarden kunt u zeker zijn van een geweldige HDMI distributie.

2.0 KENMERKEN

Eén.         Resoluties ondersteunen van display tot 4K x 2K@30Hz,1080P@120Hz,en 1080P 3D@60Hz

Twee.         3D HDMI 1.4a videoformaat ondersteuning.

Drie.         3D videoondersteuning inclusief Frame packing voor alle 3D formaten tot aan een 297MHz TMDS klok.

Vier.         Ondersteuning   diep   kleur   tot 48-bit per pixel.

Vijf.         HDCP   1.4   ondersteuning (INPUT), HDCP   protocol v1.4a   conform (OUTPUT).

Zes.         Ondersteunt de ontvangst van audiogegevens die in overeenstemming zijn met de HDMI-specificatie 1.4 van dergelijke ad L-PCM tot en met 192kHz, gecomprimeerd audio (IEC 61937), DSD, DST, DTS en HBR

Zeven.         Volledige colorimetrie inclusief sYCC601,Adobe RGB,Adobe YCC601,xvYCC uitgebreide gamutkleur

8.         Werkt voor TMDS klokfrequenties tot 300MHz

Negen.         Ondersteuning van EDID-controle via EDID-Selector.

3.0 INHOUD VAN DE VERPAKKING

Voordat u deze eenheid probeert te gebruiken, controleer de verpakking en zorg ervoor dat de volgende items in de doos zitten:

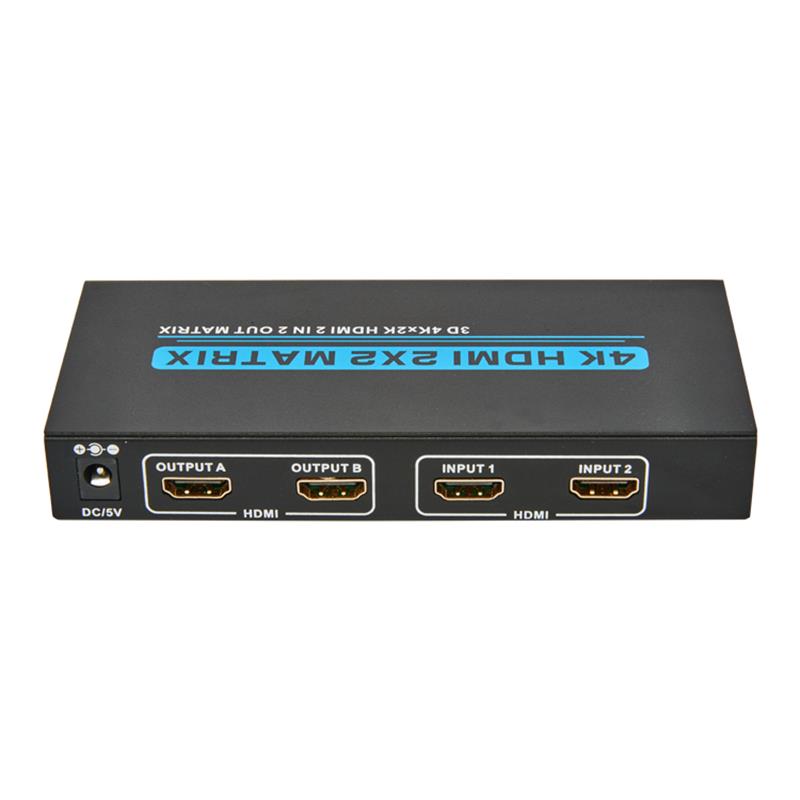

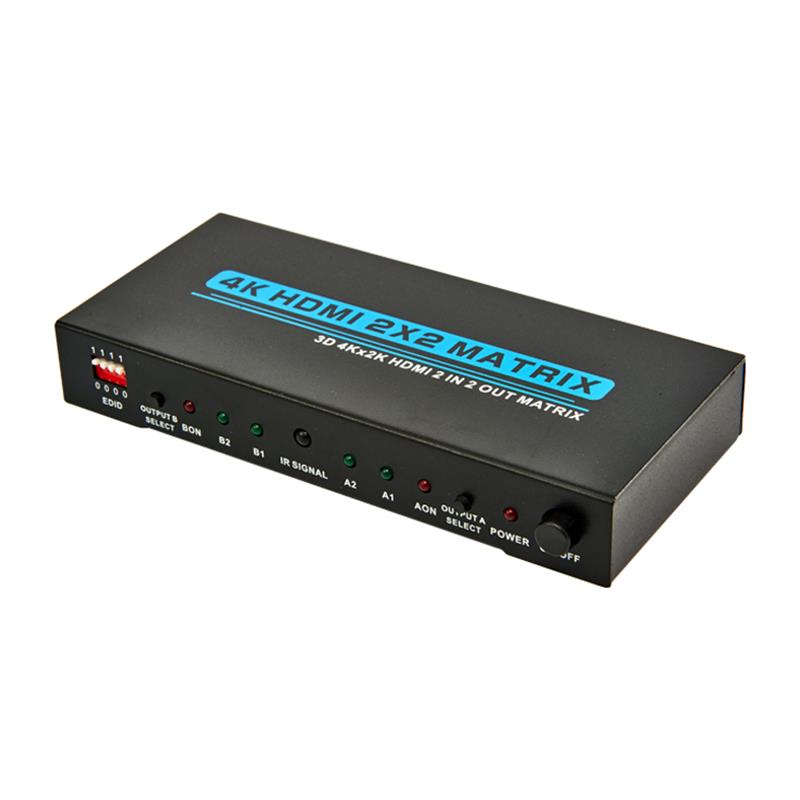

1.HDMI 2X2 Matrix...

2.DC 5V Power adapter...

3.Remote Control...

4.User Manual...

4.0 TECHNISCHE PARAMETERS

HDMI   Source Input Port... 2

Weergave   Device Output Port... 2

Bron   Port Connector... HDMI   19PIN

Weergave   Device Port Connector... HDMI   19PIN

HDCP   Compliant... JA

Eén   Link Range... 3840''';120;2160

Input   Video Signal... 0.5-1.0   Volts P-P

Input   DDC Signal... 5   Volts P-P(TTL)

Diep   Color... 36bit

HDMI   Enquête... HDMI1.4

Bandwith... Omhoog   tot 340Mhz

Signaal   Speed... Tot tien.2Gbps

De   lengte van   invoerkabel--------------------------------------------------------------- PS3 de weg-8804; 15M x65307; BLUE DVD de weg-8804; 15M

De   lengte van   Output kabel--------------... de weg-8804; 25M

De   Cable Standard... 26AWG   HDMI1.4

Verticaal   Frequency Range... 30Hz.

Macht   Consumptie(max.)----- 5Watt

Werking   Temperatuur... Del8451; -70 Del8451;

Werken   Voltage... D   5V

Macht   Adaptor... 5V   1A

Netto   Weight... 0.3Kg

Afmetingen:   I*W*H(mm)... 150''''';120;64x25
