1.0 INLEIDING

Dit soort Convertor is een HDMI-omzetter.Het converteert HDMI-invoer in analoge YPbPr Video en R/L audio-signaal.Het stelt gebruikers in staat om te genieten van hun high definition image en geluid bij het kijken naar films of spelen van spelletjes op de traditionele YPbPr monitors of projectors.

Het biedt oplossingen voor digitale entertainment center, HDTV retail en show site, HDTV, STB, DVD en Projector fabriek, lawaai ruimte en beveiliging, datacenter controle, Informatie distributie, presentatie conferentiekamer, school- en corporate training omgevingen.

2.0 KENMERKEN

De serie van de HDMI-versterker-converter   hebben vele functies die hen in staat stellen om op een superieure manier te presteren.onder die functies vindt u:

Eén.Eenvoudig te gebruiken: Installeren in seconden, geen behoefte aan instelling;

Twee.Conversie: Het kan complete HDMI omzetten in YPbPr video en R/L audio

  output;

Drie.ondersteunt HDCP1.2;

Vier.Ondersteunt 165MHz/1.65Gbps per kanaal(6.75Gbps alle channel)bandbreedte

  voor HDMI-invoer;

Vijf.Ondersteunt Analoog Video-output tot UXGA en 1080P heks 10-bit DAC.

3.0 INHOUD VAN DE VERPAKKING

Voordat je deze eenheid probeert te gebruiken.Controleer de verpakking en zorg ervoor dat de volgende items in de verpakking zitten:

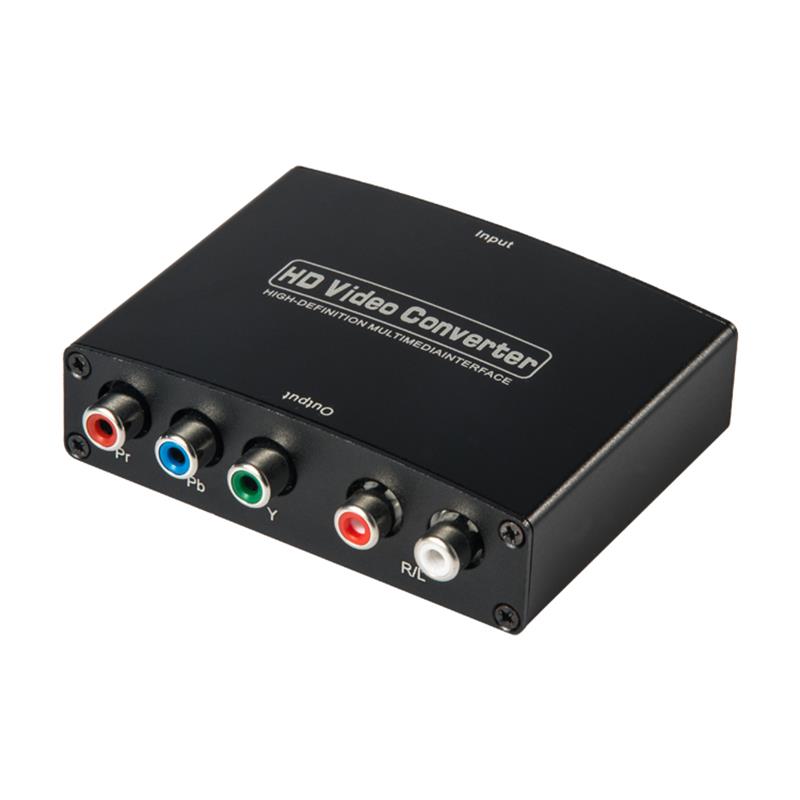

(1)HDMI TO YPbPr Converter----------------------------------------------...

(2)5V DC Power Supply...

(3)Handleiding---------------------------...

4.0 SPECIFICATIES

Input   Video Signal... 0.5-1.0   volt p-p

Input   DDC Signal... 5   volt p-p (TTL)

Input   connectie... HDMI   Een vrouw(19Pin)

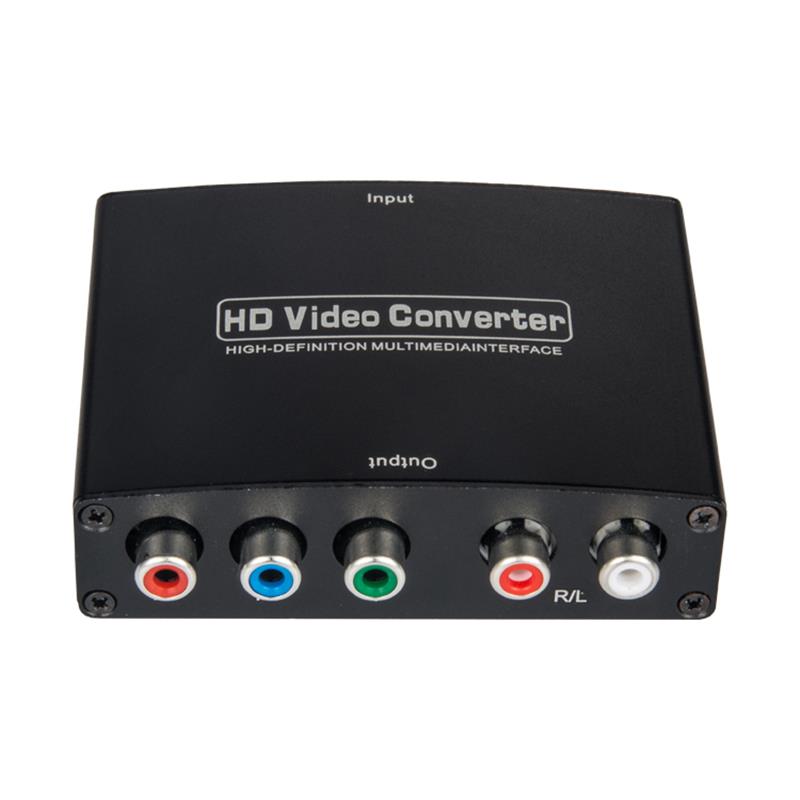

Uitvoer   connectie... YPbPr   R/L

HDMI   Video input format... 480i/576i/480p/5765p/720p/1080i/1080P

YPbPrLanguage   videouitvoer formaat------------------------- 480i/576i/480p/5765p/720p/1080i/1080P

Audio   Output format... 2   kanaal LPCM

Verticaal   Frequency Range... 50/60HZ

Input   Video Amplificier Bandwidth---------------------------------------------------------- 1.65Gbps/165MHz

Size... 88x6x25.5mm

Weight(Net)... 0.68kg

Beperkt   Garantie... 1   Delen van het jaar en arbeid

Operating Temperance... 0 tot en met +70 Del8451;

Exploitatie   Humiditeit... 10%   tot 85% RH (geen condensatie)

Opslag   Temperatuur...     -10   tot +80 Del8451;

Opslag   Humidity... 5%   tot 95% RH (geen condensatie)

Extern   Power Supply... D   5V 1A

Converter   Een... CE,FCC,ROHS

Macht   Supply... CE,FCC,PSE,TK,UL

AC Power Adapter... VS   standaard, Britse norm en dergelijke

Gebruiker   Handleiding----------------... Engels   Versie
