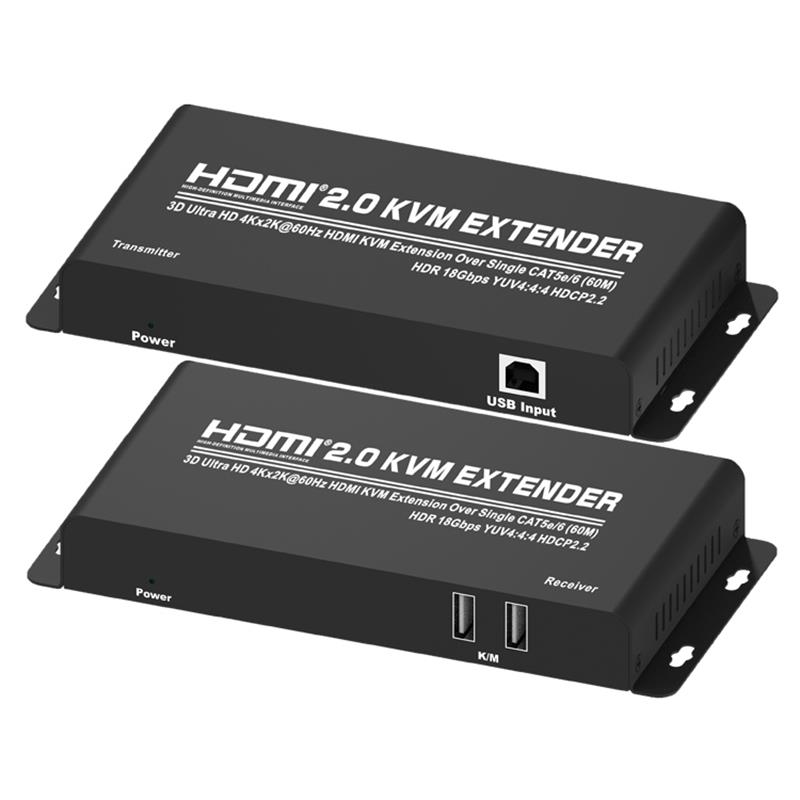

1.0 INLEIDING

De HDMI KVM Extender gebruikt één cat-5e of cat-6(aanbevolen) kabels tot 60-meter in plaats van HDMI-kabel voor het verzenden van een signaal met een hoge definitie, om de kosten te verlagen.

2.0 KENMERKEN

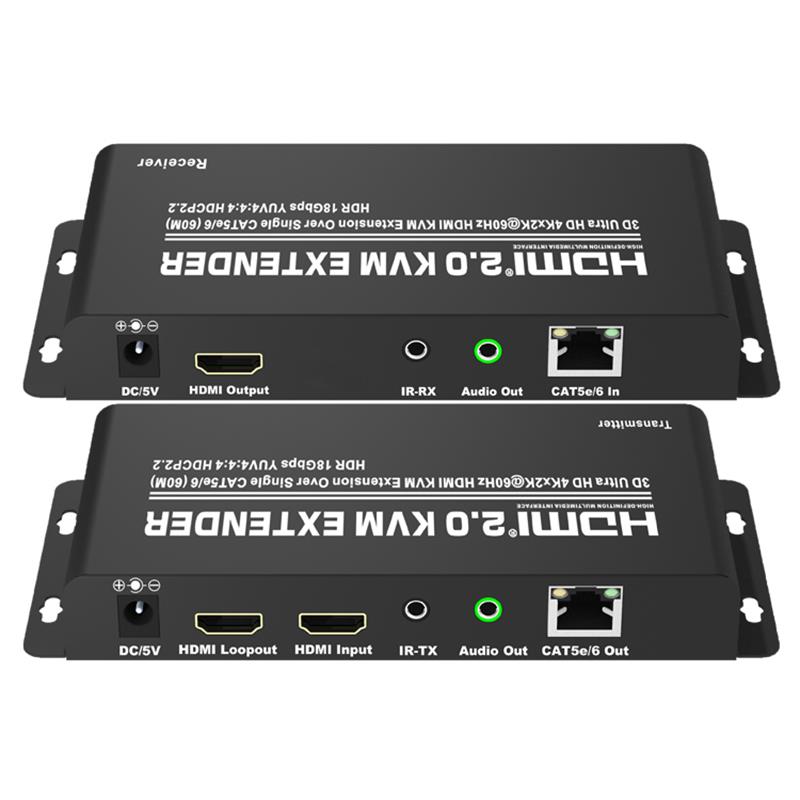

1.Signaaltransmissie:CAT5e/6(aanbevolen) kabels tot aan 60-meter

in plaats van HDMI-kabels zijn aangesloten tussen TX en RX-Extender.

2.Ondersteuning HDMI2.0,HDCP2.2,HDR,18Gbps.

3.Ondersteuning van input/outputresolutie 65306; 480i/p,576i/p,720p,1080i/p,4Kx2K@60Hz.

4.Support TX of Extender met HDMI Loopout.

5.Ondersteuning videoformaat tot 4Kx2K@60Hz met 24bit RGB/YcbCR, 4:4:4/YCBCR4:4:4,en tot en met 4Kx2K@60Hz met 12bit YCBCR 4:4:4.

6.Ondersteuning voor audioformaat:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

7.Ondersteuning op lange afstand met toetsenbord en muis.

8.Support IR afstandsbediening 20~60KHz,NEC.

9.Ondersteuning Transmitter en Ontvanger Audio Extract.

10.Vergroot de transmissieafstand en verbeter het transmissiesignaal.

3.0 INHOUD VAN DE VERPAKKING

Bij het eerst uitpakken van uw extender kunt u controleren of de volgende items zijn inbegrepen:

HDMI Extender Transmitter------------------------...

HDMI Extender Receiver--

Adjudant... komt u voor...

Adjudant-------------...-------------...

5V DC Power Supply adapter--

USB Data Cable...

Operation Manual...

4.0 SPECIFICATIES

UK-1-19-19...

Transmitter Input Ports--

Transmitter Output Ports...

Receiver Input Ports...

Receiver Output Ports...

Frequentie Bandwidth------------------------------------------------------------------------------------

Input/Output Resolutions...

Audio--------------------------Sample rate:32kHz,44.1kHz,48kHz,96Kz

IR remote control...

EVA Protection Human Body Model ------------------------------------------------[177; 8kV (air-gap-ontlading)

                                                                                        x177; 4kV (contactontlading)

Operationng Temperature-----------------------------------------------------------------------------------------------------

Storage Temperature ----------------------------------------------20 7300;C ~ 60 afscherming

Relative Humidity...

Dimensions (mm)-------------------------------------------------------------------------------------------------
